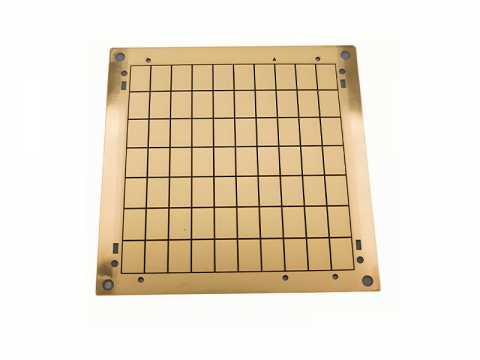

为什么越来越多的电子元器件会选择镀金处理?或许有人会心存疑惑：金这种珍贵又昂贵的金属，应用在看似不起眼的电子零部件上究竟能带来什么好处?下面将从工艺流程、材质特性、应用场景、行业趋势等多个维度逐一探讨，为何镀金电子元器件在现代工业与科技进程中扮演着关键角色。

(一)镀金的起源与发展

历史渊源

早在大规模集成电路尚未普及之前，金在许多行业中就已被视为极其优良的导体材料。例如早期通信用继电器的触点，需要在高湿度或灰尘环境中保持长期稳定的低接触电阻，金属金恰好具备优秀的防氧化、防腐蚀特性，于是金作为电镀层便逐渐进入人们视野。

到了现代，随着计算机、通信设备、航空航天等高端技术领域的蓬勃发展，人们对于电子元器件性能的要求水涨船高。镀金工艺也随之不断迭代优化，成为如今广为采用的表面处理方式之一。

工艺精进

镀金并非单纯地将一层金属“涂抹”上去，而是经由专业的电镀工艺，使得金原子均匀地分布在基底表面。随着时代的演进，电镀工艺也在分子层面逐步改进，通过精确控制电流密度、镀液配方与温度环境，能够令金层的厚度和致密度更趋于理想。现代自动化产线的加入，让镀金效率和质量都得到极大提升，也让这些电子元器件在可靠度、抗氧化性和电学性能方面更加优异。

(二)电镀金属的特点与镀金层的独到之处

黄金的化学稳定性

有别于易被氧化的铜、铝或铁等金属，黄金的化学性质极其稳定，常温下几乎不与空气、酸碱性物质发生反应。这点在电子连接和信号传输方面具有极大意义：当一个连接器或触点表面镀有金层，即使长期暴露在潮湿或腐蚀性环境中，也不会在表面形成氧化膜，从而有效降低接触电阻并维持信号传输的准确性。对军工和航空航天等关键领域来说，设备运行安全性尤其依赖电子元器件的稳定性能，而镀金正好大幅提高了这种可靠度。

优异的导电性能

金的导电性在各种金属中名列前茅，仅次于银与铜。然而铜和银在某些苛刻环境下容易氧化，需辅助保护层进行封装或涂层。相比之下，金即使在潮湿、高盐度或强酸碱条件下也能保持出色的导通性能，不会因为表面腐蚀而造成接触不良。虽然金的成本较高，但在微电子领域所追求的准确度与稳定度往往更重要，这使得镀金工艺在高端产品中尤为常见。

机械性能方面的平衡

虽然硬度并不是金的强项，但通过合金添加、镀金时控制温度和电流密度，能制得既具有一定硬度又兼具金本身抗氧化优势的镀层。常见做法是向金镀液中加入钴或镍等金属元素，以增强镀层的硬度与耐磨度。工程上称这种镀层为“硬金”。硬金在连接器触点、微带线、硅基器件引脚等领域被大规模应用。相比纯金镀层，这种硬金工艺兼顾了表面硬度与化学惰性，使得元器件在实际使用中耐插拔、耐摩擦，更利于确保寿命。

(三)镀金工艺在不同领域的应用考量

航空航天与军工

航天器、军用雷达和通信系统的部件需要在极端条件下工作。真空、温度极冷极热、高辐射环境等，对材料的选型及工艺要求相当严苛。即便是毫不起眼的一颗连接器，也必须保持信号低延迟、低损耗并具备抗腐蚀能力。而镀金层在耐腐蚀、抗氧化和高可靠度方面的表现无可替代。这些高标准场合往往都是选择镀金工艺来确保设备整体的功能和安全性。

精密测试与计量仪器

在许多精密实验室仪器设备中，如示波器探头、光谱分析仪内部电路等，微弱信号的探测及传输需要极高的信噪比，一点微小的接触不良都可能造成严重的测量误差。黄金的低接触电阻性能和极佳的抗干扰能力，能确保信号不被环境杂质或腐蚀性气体破坏。对于计量精密度有苛刻需求的场合，镀金电子元器件往往是主要选择。

汽车电子与工业控制

现代汽车电子系统，包括动力总成控制模块、车载传感器、车身控制单元等领域，为了保证行车安全与响应速度，关键线路的插头、触点经常采用镀金处理。而在某些高端工业控制系统，机械振动、温度频繁波动以及高湿度环境对电路稳定性提出额外考验，也需要镀金元器件来确保长期运行的可靠性。

(四)制造流程及工艺要点

前处理阶段

镀金工艺往往从基板(通常是铜、镍合金或其他可导电基材)的处理开始。要先经过去油、酸洗、中和等多道清洁步骤，以去除表面污垢与氧化层。任何残留的油脂、杂质都可能影响电镀均匀度和附着力，导致成品易出现针孔或脱落现象。因此，在前处理阶段必须用精密仪器对表面洁净度进行检测，一旦发现问题立即返工，决不能给后续工序留下隐患。

底层镀层

在进行镀金之前，通常会先镀一层较薄的镍或其他过渡金属层。这样做的理由：一来可起到阻挡基底与金层直接发生相互扩散的作用，二来可增强金层的附着力，使其不易剥落。底镍层的均匀性决定了后续镀金层的沉积质量。如果底层工艺控制不当，金层就可能出现针孔或厚度不一，从而影响元器件的可靠度。

镀金主工艺

电镀金最核心的环节在于镀液配方和电镀参数。制备镀液时，通过分散剂、光亮剂、整平剂等辅助添加剂来获得致密、均匀且光亮的镀层。电流密度的控制也颇为关键：过大容易导致表面粗糙、甚至烧焦;过小则造成镀层速度过慢、成本升高。镀金液温度通常保持在较为稳定的区间，比如55—65℃之间，过高或过低都会对沉积质量造成影响。

后处理及检测

完成镀金后，需要对元器件进行冲洗和干燥，以去除附在表面的镀液残留。紧接着就是检测环节，包括金层厚度测量、外观检测、附着力测试等。测量厚度一般采用X射线荧光光谱仪或切片测厚。外观检测可透过显微镜检视微观针孔或裂纹。经过各项检测合格后，镀金元器件才算完成最终交付。

(五)镀金与成本、性能的平衡

厚度设计原则

镀金成本高的一个主要原因，是金本身的珍贵特性。为避免不必要的浪费，需要根据应用场景、预计的插拔次数、电流要求和使用环境确定适当的镀金厚度。一般连接器触点的镀金厚度在0.52.0微米左右;若环境极其严酷或需要承受更多插拔循环，可能会加厚到35微米。若在更一般的场合，只需更薄的镀层即可满足基本的防护与导通要求。

全镀金与选择性镀金

出于成本考量，一些电子厂商倾向于选择性镀金，即只在关键接触面或焊接区镀金，而其他区域则采用镀镍或其它表面处理方式。这样一来既可确保关键部位具备金的优良特性，又能有效削减金属用量，降低成本。与全镀金相比，选择性镀金的工艺更精细，对电镀工艺的精确性要求更高，但却能在性能与成本之间达成合理平衡。

反复插拔与寿命评估

金层的一大优点在于摩擦系数较小，能满足一定次数的插拔而不易刮伤。但随着时间推进，每一次插拔操作仍会逐渐磨损表面。若金层过薄，器件很可能在经过若干次插拔后就磨露下层镍层或基体，导致接触不良。工程师通常需要为设备留出足够的安全裕度，根据插拔次数来计算镀金厚度的设计冗余，以确保器件在寿命周期内维持稳定性能。

(六)不同镀金工艺对器件性能的影响

硬金与软金的差异

硬金在实际应用中更能抵御机械摩擦，适合于频繁插拔环境或对硬度有一定要求的电路接触表面。软金则因金的纯度相对更高，在键合工艺(如金丝球焊)中更具可焊性，但其耐磨性稍逊一筹。在半导体芯片封装里，有时会结合硬金与软金，以获取二者之优势。例如芯片引脚采用硬金增加耐摩擦性，而焊区使用软金提升封装时的金属结合牢度。

镀金工艺对阻抗的调节

在高频电路中，镀金不仅仅是为了防腐蚀，也能对电气特性产生影响。基材与镀金层共同形成某种介电环境，进而影响信号传输的阻抗。例如在微波通信、射频识别(RFID)等应用中，设计人员常需通过仿真软件与实物测试，精确评估金层厚度对信号反射、插入损耗的影响。别看镀金层也就几微米，然而对信号完整性的贡献却可能至关重要。

后续封装与焊接考虑

在电子装配车间，焊接工艺经常需要和镀金工艺相配合。过厚的金层，有时会与焊料形成易碎的金属化合物层，反而导致焊点脆性上升，故有些工业标准会限制“金过厚”情况。而针对金丝球焊等工序，如果金层过于坚硬，会造成焊接时合金扩散不均匀，甚至出现焊点空洞。可见镀金并非“越厚越好”，工艺设计需要综合考虑后续装配需求。

(七)未来趋势与创新点

新型表面处理技术

随着纳米技术的兴起，工业界开始关注纳米结构金层，其能以更小的颗粒分布、更致密的微观表面来获得更高的耐腐蚀与导电性。同时也降低了金的实际使用量，从而平衡成本。其他表面处理技术诸如化学镀金、纳米银涂层等，也逐渐在某些特定领域获得研究与应用。可预见的是，随着技术的进步，镀金工艺将与新材料、新涂层方法相结合，走向更灵活、更高性能的方向。

回收与再利用

电子元器件的镀金层毕竟使用了宝贵的稀有金属。在环保与可持续发展日益重视的时代，如何回收利用报废电子设备里的贵金属成为业界关注的焦点。大型电子制造商或拆解工厂通过化学溶剂、电解提取等方法回收电子废弃物中的黄金，不仅降低浪费，也能减少对自然资源的过度开采。随着回收技术不断升级，再生金材料或许能更大量地回流到镀金加工中，形成良性的循环产业链。

环境与安全合规

镀金电镀生产往往需要使用含有氰化物或其他化学物质的镀液，对操作流程和废水处理提出非常高的环保要求。如今各国都在不断完善环保法规，要求企业对废水、废渣进行达标处理，避免金属排放对土壤和水源带来污染。对企业而言，既要确保电子元器件的高品质，又要承担起对环境保护的责任，通过改良电镀工艺或者加强三级环保处理，进一步实现清洁生产。

(八)使用场景与选型决策

高端领域的绝对优势

在通信基础设施、数据中心服务器、航空航天器件等高端领域，镀金电子元器件几乎是必选方案。无论在高频高速数据连接还是在极端环境作业中，镀金都能给予器件持久且稳定的性能保障。金层一旦给与足够的厚度和质量，元器件在整个设计寿命期内往往不需要后续维护，更不会轻易出现接触不良风险。

中端应用的权衡

至于中端产品，比如办公设备、家用电子，或许不需要极其苛刻的抗腐蚀和导电要求，通常的镀锡、镀镍等表面处理也可以满足日常需要。对于此类场合，要不要镀金，就看整机设计周期、产品定位、成本容忍度来决定。部分厂商会基于品牌形象或对性能稳定的更高追求，依然选择镀金方案;也有企业为了控制成本，使用性价比更好的其他表面处理方式。

维护与替换策略

电镀金元器件虽具备极佳的耐腐蚀能力，但依然会在使用年限内受到摩擦磨损或环境侵蚀。对于一些工业现场或军工航天场合，使用若干年后往往有必要对关键连接部位进行维护检查。如果发现金层开始出现严重磨损，可定期更换或重新电镀，以免因为接触不良而导致意外停机或更严重的后果。

(九)技术人员与管理层的配合

研发与工艺工程师的协作

在产品研发阶段，工程师必须结合实际要求，评估电子元器件的镀金需求。由于不同镀金工艺对信号品质、耐腐蚀程度、装配焊接方式的影响并不相同，需要提前做小批量测试。此外，由于镀金成本占据零件总体造价的很大比例，也应和管理层共同商定镀金层厚度与选择性镀金的策略，以避免“不必要的奢侈”。

供应链管理与质量控制

质量稳定、具备资质的电镀供应商是确保镀金元器件品质的关键。企业通常会对供应商提供的电镀样品进行来料检测，并签署严格的测试标准及验收规范。另外，双方在生产过程中保持紧密沟通，监控镀液品质、产线状态，以尽量减少批量不合格的风险。

全生命周期评估

从设计阶段开始的可制造性评审，到寿命末端报废后回收环节，每一个步骤都影响着镀金器件的成本与品质。研发部门需要拿出更加系统的全生命周期观点，以防零件在后期因金层脱落而损坏，造成更高的维修成本或客户不满。管理层则要通盘考虑企业盈利与产品口碑的平衡，制定合理的镀金技术路线。

(十)思考与展望镀金电子元器件之所以能在现代科技应用中大放异彩，离不开黄金特殊的化学、物理性能，也得益于现代制造工艺的精确性与规模化。尽管金价高企，但在那些对可靠度、性能要求极其苛刻的应用中，镀金的价值依然无可替代。面对激烈的市场竞争和环保合规趋势，如何在保证可靠性能的前提下有效地控制成本和减少环境负荷，正成为镀金工艺持续创新的重点方向。

于电子产业而言，镀金元器件是高可靠的象征，尤其是在精密测量、航空航天、军工通信等方面，更发挥了举足轻重的支撑作用。可以预见，随着纳米工艺和环境友好型电镀技术不断成熟，未来的镀金电子元器件将在进一步提升性能、减轻重量和降低用金量方面持续突破。对于企业和研发机构来说，紧跟前沿技术的迭代升级，将成为强化产业竞争力的关键抓手。

合适的镀金厚度设计与高效电镀流程使得镀金元器件不只是在严苛环境下“能用”，而是在关键时刻展现出电气性能的一致性与耐久度，为人们的现代生活和工业制造保驾护航。若非如此，在高端电子领域的信号失真、连接失效等危险势必更加频繁。如今，无论是消费电子还是科研装备，对稳定的需求本质上是一致的，而镀金正是其中不可或缺的可靠一环。

当下，镀金工艺已然在微观层面和供应链管理层面，都有了相对完善的技术积累与实践经验。然而社会大环境正在继续演变，环保法规趋严、原材料价格波动、新型表面处理技术崭露头角。或许在不远的将来，会有更多基于纳米层或复合金属层的创新方案推向市场，为电子元器件带来新的性能提升。纵然如此，以金为核心的电镀技术仍会在很长一段时间内占据关键地位。
