什么让化学镍钯金成为高端电子制造工艺中的焦点?它究竟凭借哪些优势成为电子线路板、半导体封装等领域的“标配”?化学镍钯金(ENEPIG)工艺的广泛应用，不仅提高了焊接可靠性，还有效解决了传统镀层面临的多种难题

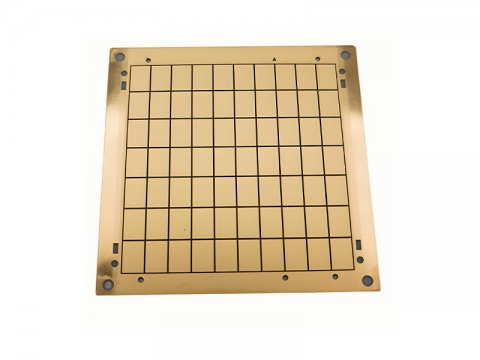

一、化学镍钯金工艺的原理与结构

化学镍钯金，简称ENEPIG(Electroless Nickel Electroless Palladium Immersion Gold)，是一种在铜基表面依次沉积化学镍、化学钯和置换金的表面处理技术。其核心目的是在电子器件的焊盘、引线等部位形成一层多层金属复合镀层，从而提升耐蚀性、可焊性和导电性能。

工艺步骤包括：

化学镍沉积

利用无电还原法，在铜面沉积一层均匀的高磷镍层，厚度可控，具有优良的阻挡作用。

化学钯沉积

在镍层表面沉积极薄的钯层，阻止镍与金之间的直接反应，提升镀层的稳定性。

置换金沉积

最后在钯层表面进行自催化的置换反应，沉积一层金，作为直接暴露和焊接的表面。

二、与其他表面处理工艺的对比优势

1. 焊接可靠性显著提升

传统的化学镍金(ENIG)工艺虽然广泛应用，但其金层较薄，容易在焊接时出现“黑垫”现象，影响焊点质量。ENEPIG多了一道钯层，可以有效防止黑垫问题，极大提升焊接可靠性，适用于高端芯片封装和高频高速电路板。

2. 优越的金线键合性能

ENEPIG工艺适用于金线、铝线和铜线的键合需求，尤其在需要多种线材兼容的微组装领域表现突出。钯层的加入，使焊盘表面对各种金属线均有良好的附着性和可焊性。

3. 优良的抗腐蚀和耐环境性能

三重镀层共同作用，使得基材表面对盐雾、化学腐蚀和高温高湿环境具备更强的抵抗力，电子器件的使用寿命得到显著延长。

三、化学镍钯金的主要应用领域

1. 高密度互连印刷电路板(HDI PCB)

ENEPIG工艺成为高端PCB制造中的标准表面处理方式，广泛应用于智能手机、平板电脑、5G通信设备等高集成度产品。

2. 半导体封装和微组装

先进封装如BGA、CSP、QFN、SiP等，要求焊点一致性好、键合兼容性强，ENEPIG满足其多种性能要求，成为IC封装的首选。

3. 航空航天及军工电子

ENEPIG镀层能抵抗极端温度和恶劣环境，在卫星电子、航空仪器等关键设备中提供长寿命和高可靠性保障。

4. 汽车电子与医疗器械

车载电子和高可靠性医疗传感器要求长期无故障运行，ENEPIG表面处理可有效降低失效率，提升系统安全性。

四、产业价值与经济效益

1. 降低后期维护成本

由于ENEPIG大幅减少因焊接不良、腐蚀导致的失效，厂家可以显著降低售后维护和返修的成本，提高产品整体利润率。

2. 增强产品市场竞争力

采用化学镍钯金表面处理的电子产品，可靠性和适应性显著增强，在竞争激烈的高端市场中更受青睐，助力企业品牌形象提升。

3. 推动绿色制造与可持续发展

无铅、低污染的ENEPIG工艺，更符合现代电子制造对环保与可持续的要求，有助于企业通过国内外的绿色认证。

五、存在的问题与未来趋势

1. 工艺成本和原材料消耗

ENEPIG成本高于普通ENIG，主要因为钯、金等贵金属用量较大。因此，如何优化工艺、控制用金用钯量，是未来持续优化的重点。

2. 镀层一致性与工艺窗口

随着PCB日趋精细化和复杂化，如何保证大批量生产中每块板子的镀层厚度、均匀性和性能一致，考验着制造商的工艺与管理能力。

3. 材料与工艺创新

行业正不断探索更高性能的无铅焊料、钯合金替代、纳米级金属沉积等新技术，以进一步降低成本，提升性能，并满足更高密度、更精细的装配需求。

化学镍钯金工艺凭借其独特的多层镀层结构，为现代电子制造带来了焊接可靠性、键合兼容性和耐腐蚀性的全面提升。从原理、应用到未来趋势，ENEPIG已成为高端PCB和封装不可替代的核心工艺。随着行业技术进步，化学镍钯金还将在更多新兴领域中发挥更大价值，为全球电子制造业注入新的活力。
