“镍钯金到底是什么?它是三种金属混在一起，还是一种特殊工艺?”很多人在电子制造、电路板、半导体封装或精密连接器领域第一次接触“镍钯金”这个词时，都会产生类似疑问。名字看起来像是三种金属的简单叠加，但实际上，镍钯金并不是把镍、钯、金直接混合，而是一种分层电镀结构，通常用于提高电子元器件表面的导电性、耐腐蚀性和可靠性。

在电子行业中，材料表面处理往往直接关系到产品的性能和寿命。尤其是在电路连接、焊接界面和接触区域，如果表面处理不到位，轻则影响信号传输，重则导致失效。镍钯金正是在这样的背景下被广泛应用的一种工艺方案。它兼顾了多种金属的优点，在性能和成本之间找到了一种相对平衡的方式。

那么，镍钯金到底是怎么形成的?它有哪些特点?和常见的沉金、电镀金相比又有什么区别?适合用在哪些场景?下面就从多个角度来展开说明。

一、镍钯金到底是什么结构

从专业角度来看，镍钯金是一种多层金属电镀结构，而不是合金。它通常由三层构成：底层是镍层，中间是钯层，最外层是金层。不同层次分别承担不同功能，共同形成一个稳定的表面系统。

最底层的镍层，主要起到隔离和支撑作用。它可以阻止基材中的铜等元素向上扩散，同时提供一定的机械强度。镍层的存在，是整个镀层体系稳定的基础。

中间的钯层，是镍钯金结构中非常关键的一环。钯具有良好的耐腐蚀性能，同时还能减少镍层被氧化的风险。它在一定程度上起到了“缓冲层”的作用，使得上层金层更加稳定。

最外层的金层，通常较薄，但作用非常重要。金的导电性好、抗氧化能力强，能够为电子连接提供稳定的接触表面。同时，金层还能提升整体表面的抗腐蚀能力和焊接性能。

这三层结构叠加在一起，使得镍钯金既具备较好的机械支撑能力，又具备良好的导电性和抗氧化能力。这也是它在电子行业中被广泛应用的原因。

二、镍钯金为什么会被使用

在电子制造领域，表面处理方式有很多，比如沉金、电镀金、OSP、有机保护膜等，每种方式都有各自适用场景。那么，为什么还需要镍钯金这种结构?

首先，是为了提升可靠性。电子产品越来越小型化、精密化，连接点越来越密集，对材料稳定性的要求也越来越高。镍钯金通过多层结构，可以有效减少氧化、腐蚀和界面失效的问题，在长期使用中表现更稳定。

其次，是为了兼顾成本和性能。纯金层虽然性能优良，但成本较高，而镍钯金通过在中间加入钯层，可以减少金的使用量，同时保持较好的性能表现。这种结构在成本控制上更具优势。

第三，是为了适应复杂环境。很多电子产品需要在高温、高湿、振动或频繁接触的环境中工作，比如汽车电子、工业控制设备、通讯设备等。在这些场景下，普通表面处理可能不够稳定，而镍钯金的多层结构更能应对复杂条件。

此外，镍钯金在焊接性能和接触性能方面也有不错表现。对于需要反复插拔或长期导通的部件，比如连接器、插针、触点等，镍钯金能提供更稳定的接触界面。

三、镍钯金的主要性能特点

从应用角度来看，镍钯金之所以受到关注，主要在于它具备一系列综合性能。

首先是耐腐蚀性能较好。由于钯层和金层的存在，镍层不容易直接暴露在空气中，从而减少氧化风险。整体结构对湿气、污染物和化学物质具有一定抵抗能力。

其次是导电性能稳定。最外层的金层保证了良好的导电性，同时避免因氧化导致接触电阻升高。这对于信号传输和电流稳定性非常关键。

再者是耐磨性和接触可靠性。镍层提供一定硬度支撑，钯层增加稳定性，金层则改善接触性能。这种组合在频繁接触或插拔的场景中表现更可靠。

另外，镍钯金还具有较好的焊接适应性。虽然不同工艺下表现会有所差异，但总体来说，它在焊接界面上的稳定性较好，不容易出现虚焊或界面问题。

从整体来看，镍钯金并不是某一项性能极端突出，而是在多个维度上保持平衡，这也是它适合复杂电子应用的原因。

四、镍钯金与沉金、电镀金有什么区别

在实际应用中，镍钯金经常会和沉金、电镀金等工艺进行比较。它们虽然都涉及金属镀层，但结构和特点有所不同。

沉金通常是化学沉积形成的金层，表面平整性较好，适合焊接应用，比如PCB板焊盘。但沉金层较薄，耐磨性和接触性能相对有限。

电镀金则是在镍层上直接电镀较厚的金层，导电性能和耐磨性能都很好，但成本较高，适合高要求的接触场景，比如高端连接器。

镍钯金则是在镍层和金层之间加入钯层，形成三层结构。它在成本和性能之间找到一个平衡点，既比纯电镀金更经济，又比沉金在某些场景下更稳定。

简单来说，如果强调焊接平整性，可以考虑沉金;如果强调高导电和耐磨性能，可以选择电镀金;而如果需要兼顾成本、耐腐蚀和接触稳定性，镍钯金则是一个较好的选择。

五、镍钯金常见应用领域有哪些

镍钯金的应用范围主要集中在电子和精密制造领域。由于它在导电、抗氧化和可靠性方面表现较好，因此常被用于关键连接部位。

在PCB行业中，镍钯金常用于高端电路板的表面处理，尤其是在对可靠性要求较高的产品中，比如通信设备、汽车电子和工业控制系统。

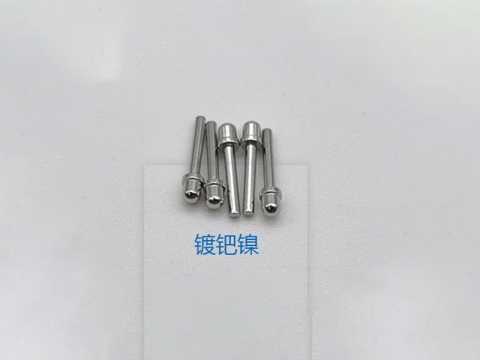

在连接器领域，镍钯金被广泛用于触点、插针和端子表面。这些部件在使用过程中需要保持稳定导通，同时经受反复插拔，镍钯金可以提供较好的接触性能和耐久性。

在半导体封装领域，部分封装引脚和外部连接结构也会采用镍钯金处理，以提高抗氧化能力和长期稳定性。

此外，在一些精密电子元件中，比如继电器触点、开关接点、传感器接口等，也可以看到镍钯金的应用。这些场景通常对接触可靠性要求较高，普通表面处理难以满足需求。

六、镍钯金工艺有哪些关键控制点

镍钯金虽然看起来是一个“多层叠加”的简单结构，但在实际生产中，对工艺控制要求并不低。

首先是镍层质量。镍层不仅是基础支撑层，还影响后续镀层的附着力和稳定性。如果镍层不均匀或存在缺陷，会直接影响整体性能。

其次是钯层厚度控制。钯层既不能过薄，也不能过厚。过薄可能无法起到保护作用，过厚则会增加成本，并影响后续金层附着效果。

再者是金层均匀性。金层虽然较薄，但必须分布均匀，否则会出现局部性能差异，影响导电和抗氧化表现。

此外，整个电镀过程中的清洗、活化、温度控制、时间控制等环节也非常关键。任何一个步骤处理不当，都可能导致层间附着不良或表面缺陷。

可以说，镍钯金的性能不仅取决于材料本身，也高度依赖工艺稳定性。

七、镍钯金的优势与局限

虽然镍钯金在很多场景中表现不错，但它并不是万能解决方案，也有自身适用范围。

从优势来看，它在耐腐蚀、接触可靠性、成本控制等方面有明显优势，特别适合中高端电子产品。相比纯金电镀，它更经济;相比单一镀层，它更稳定。

但从局限来看，它的工艺相对复杂，对生产条件要求较高，不适合低成本大批量简单产品。此外，在某些极端高频、高电流或特殊环境中，仍可能需要更高规格的表面处理方案。

因此，在实际应用中，是否选择镍钯金，还是要根据产品需求来判断，而不是盲目跟随。
